氣動管道閥詳細參數表：

　　氣動管道閥是我公司自行開發的新型閥門，積多年的生產經驗，以其外小巧，結構緊湊，重量輕，控制性能；使用、安裝、維修方便，贏得各界的極高贊譽。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
　　氣動管道閥是自動化系統的主要管道元件之一，主要在管道控制介質流通上起主要切斷和接通作用。適用于水、蒸汽及弱腐蝕性氣體、液體等多種介質。該管道式氣動閥結構簡單且緊湊，構思巧妙，突破傳統設計，執行機構活塞與閥芯一體制造；啟閉過程中，密封面的摩擦力小；耐磨性好；啟閉行程小，等于活塞的行程；啟閉靈活，反映迅速，最適合于PSA設備，能在0.3秒內迅速完成啟閉動作；指示直觀，有反饋指示件的指示作用；安裝維修方便，密封性能好，絕對零泄漏，便于遠距離氣動控制；閥前后壓差波動小，對閥芯不 平衡力及啟閉速度無任何影響，使用壽命長，可達250萬次以上。
　　氣動管道閥主要用于空分行業的制氮設備、制氧設備及其他設備的流體輸送過程控制系統中的終端控制部件。管道式氣動閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。它具有結構簡單、體積小、流量大等特點。也廣泛應用于石油、化工、冶金、輕工、醫藥、電力等工業部門的流體輸送過程的控制系統。
　　氣動管道閥主要用于空分行業的制氮設備、制氧設備及其他設備的流體輸送過程控制系統中的終端控制部件。氣動管道閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。它具有結構簡單、體積小、流量大等特點。也廣泛應用于石油、化工、冶金、輕工、醫藥、電力等工業部門的流體輸送過程的控制系統。
　　1.氣動管道閥選擇步驟：
　?。?）.明確閥門在設備或裝置中的用途，確定閥門的工作條件：適用介質.工作壓力.工作溫度等等。
　?。?）.確定與閥門連接管道的公稱通徑和連接方式：法蘭.螺紋.焊接等。
　?。?）.確定操作閥門的方式：手動.電動.電磁.氣動或液動.電氣聯動或電液聯動等。
　?。?）.根據管線輸送的介質.工作壓力.工作溫度確定所選閥門的殼體和內件的材料：灰鑄鐵.可鍛鑄鐵.球墨鑄鐵.碳素鋼.合金鋼.不銹耐酸鋼.銅合金等。
　?。?）.選擇閥門的種類：閉路閥門.調節閥門.安全閥門等。
　?。?）.確定閥門的型式：閘閥.截止閥.球閥.蝶閥.節流閥.安全閥.減壓閥.蒸汽疏水閥等。
　?。?）.確定閥門的參數：對于自動閥門，根據不同需要先確定允許流阻.排放能力.背壓等，再確定管道的公稱通徑和閥座孔的直徑。
　　（8）.確定所選用閥門的幾何參數：結構長度.法蘭連接形式及尺寸.開啟和關閉后閥門高度方向的尺寸.連接的螺栓孔尺寸和數量.整個閥門外型尺寸等。
　?。?）.利用現有的資料：閥門產品目錄.閥門產品樣本等選擇適當?shù)拈y門產品。
　　2.選擇氣動管道閥的依據
　　在了解掌握選擇氣動管道閥步驟的同時，還應進一步了解選擇閥門的依據。
　　（1）.所選用閥門的用途、使用工況條件和操縱控制方式。
　?。?）.工作介質的性質：工作壓力、工作溫度、腐蝕性能，是否含有固體顆粒，介質是否有毒，是否是易燃、易爆介質，介質的黏度等等。
　?。?）.對閥門流體特性的要求：流阻、排放能力、流量特性、密封等級等等。
　?。?）.安裝尺寸和外形尺寸要求：公稱通徑、與管道的連接方式和連接尺寸、外形尺寸或重量限制等。
　?。?）.對閥門產品的可靠性、使用壽命和電動裝置的防爆性能等的附加要求。
　?。ㄔ谶x定參數時應注意：如果閥門要用于控制目的，必須確定如下額外參數：操作方法、最大和最小流量要求、正常流動的壓力降、關閉時的壓力降、閥門的最大和最小進口壓力。）
　　氣動管道閥將其閥門的密封機構與控制系統有機的溶為一體，從而保證了靈敏的控制性能，優化的設計確保了百萬次的使用壽命，是工業自動控制的理想設備。是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。氣動管道閥適用于控制氣體、蒸汽、液體等介質。是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。
　　氣動管道閥用途：
　　是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯zui適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
　　氣動管道閥特點
　　是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。
　　氣動管道閥使用維護：
　　1.工作壓力應干燥過濾源0.4-0.5mpa
　　2.檢查活塞式閥座時，如發現o型密封圈有損壞或老化時應及時更換。
　　3.保持工藝管道干凈清潔，防止顆粒雜質進入而影響正常工作。
　　4.檢查氣缸、閥芯及閥座密封面，如有嚴重磨損而影響密封性能時，應及時拆卸修復或更換。
　　氣動管道閥功能：
　　1、執行機構與閥一體化設計，雙作用形式
　　2、結構緊湊，體積小
　　3、機構合理，正、反流壓降均衡，介質流向不受限制
　　4、開關具備現場指示
　　5、切換速度快
　　6、軟密封，泄露量等于零
　　7、可配加電磁閥門等附件
　　氣動管道閥是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。

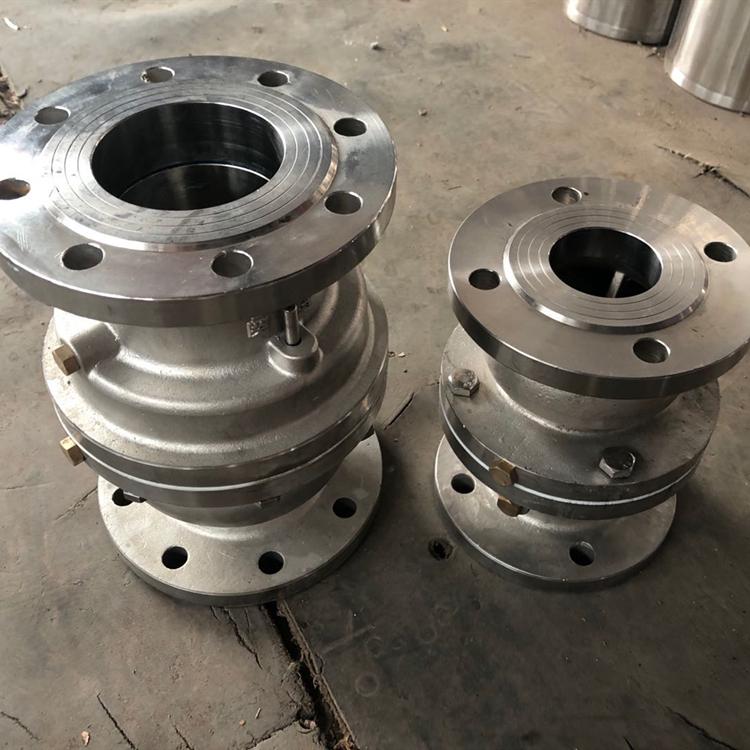

最后附上氣動管道閥產品圖片：
