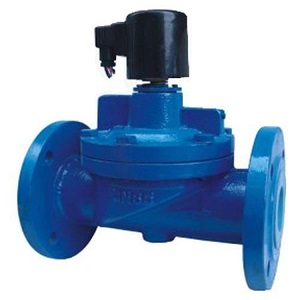

ZCS 水用電磁閥
一、產品概述
ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于水用電磁閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉訊速等特點。結構特點：結構簡單，體積小，密封性能好，維修方便。
二、產品原理
水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
三、主要技術參數
|
工作介質 |
水、粘度≤4°E的油及其它非腐蝕性流體 |
||||||||||||||
|
介質溫度℃ |
≤60 |
||||||||||||||
|
公稱壓力（MPa） |
1.0 |
||||||||||||||
|
工作壓差（MPa） |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
||||||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||||||
|
額定流量系數（kv） |
按JB/T352-94規定 |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T352-94-F規定 |
||||||||||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
功耗 |
36VA |
50VA |
|||||||||||||
四、主要連接尺寸
|
公稱通徑 |
內螺紋連接 |
法蘭連接 |
|||||||||
|
DN |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
112 |
80 |
1/2 |
||||||||
|
20 |
119 |
80 |
3/4 |
||||||||
|
25 |
130 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
φ4-14 |
16 |
3 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
φ4-18 |
18 |
3 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
φ4-18 |
18 |
3 |
|
50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
φ4-18 |
20 |
3 |
|
65 |
222 |
290 |
185 |
145 |
118 |
φ4-18 |
20 |
3 |
|||
|
80 |
253 |
310 |
200 |
160 |
132 |
φ8-18 |
22 |
3 |
|||
|
100 |
260 |
350 |
220 |
180 |
156 |
φ8-18 |
24 |
3 |
|||
|
125 |
315 |
400 |
250 |
210 |
184 |
φ8-18 |
26 |
3 |
|||
|
150 |
350 |
480 |
285 |
240 |
211 |
φ8-22 |
26 |
3 |
|||
|
200 |
390 |
600 |
340 |
295 |
266 |
φ8-22 |
26 |
3 |
|||
|
250 |
430 |
730 |
395 |
350 |
319 |
φ12-22 |
28 |
3 |
|||
|
300 |
480 |
850 |
445 |
400 |
370 |
φ12-22 |
28 |
4 |
|||
|
350 |
605 |
980 |
505 |
460 |
429 |
φ16-23 |
30 |
4 |
|||
