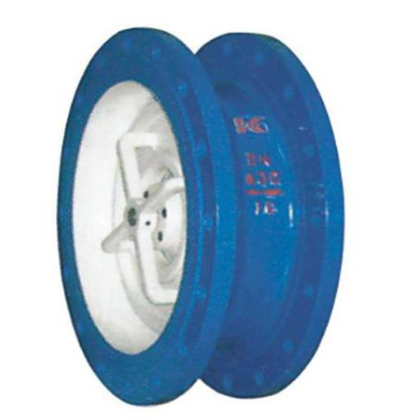

CVKR靜音式止回閥
CVKR靜音式止回閥
CVKR靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
|
目錄 |
1產品概述 2工作原理 |
3壓力試驗 4主要技術參數 |
5主要零部件材料 6主要外形連接尺寸 |
CVKR靜音式止回閥產品概述
CVKR靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統
CVKR靜音式止回閥工作原理
止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
CVKR靜音式止回閥壓力試驗
|
公稱壓力 PN (MPa) |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
|
CVKR靜音式止回閥主要技術參數
公稱壓力:1.0~2.5MPa
公稱通經:300~1200mm
適用介質:水、油品、海水、污水
適用溫度:0~80℃
法蘭標準:GB/T 17241.6 JB/T79、GB/T 9113
試驗標準:GB/T 13927 、API 598
CVKR靜音式止回閥主要零部件材料
|
零件名稱 |
閥體 |
閥盤 |
軸承 |
彈簧 |
導流體 |
閥座 |
|
材質 |
GG25 |
ZQA19-4 |
ZQA19-4 |
SUS316 |
GG25 |
ZQA19-4 |
|
WCB |
WCB+13Cr |
ZQA19-4 |
SUS316 |
WCB |
WCB+13Cr |
|
CVKR靜音式止回閥主要外形連接尺寸
|
DN(mm) |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L (mm) |
181 |
184 |
191 |
203 |
219 |
222 |
280 |
356 |
368 |
432 |
524 |
