YG13H內螺紋高靈敏度蒸汽減壓閥

更新時間：2019-04-04 點擊量：1147

產品名稱：	內螺紋高靈敏度蒸汽減壓閥	產品型號：	YG13H/Y
驅動方式：	手動	連接形式：	內螺紋
結構形式：	活塞式	密封材料：	硬質合金、不銹鋼
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖YG13H/Y型內螺紋高靈敏度蒸汽減壓閥〗制造商，也是國內大型【減壓閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖YG13H/Y型內螺紋高靈敏度蒸汽減壓閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

YG13H/Y型內螺紋高靈敏度蒸汽減壓閥介紹

本內螺紋高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

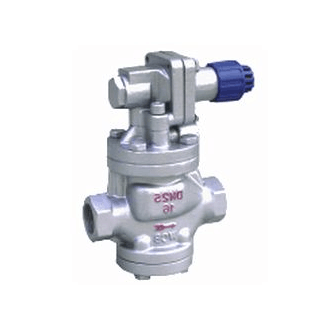

YG13H/Y型內螺紋高靈敏度蒸汽減壓閥

一、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥結構特點和用處：

　　本系列小波紋管式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
　　1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
　　2、改善了流線分布，降低了噪聲。
　　3、改進了密封面結構，延長了密封面壽命。

二、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.05	0.07
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、頂蓋

三、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥瓣	2Cr13
缸套活塞	鋁鐵青銅
膜片	PH15-7Mo
活塞環	對位聚苯
導閥座導閥瓣	2Cr13
主閥彈簧	50CrVA
導調主彈簧	50CrVA
調節彈簧	60Si2Mn

四、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥連接尺寸

公稱通徑	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88
