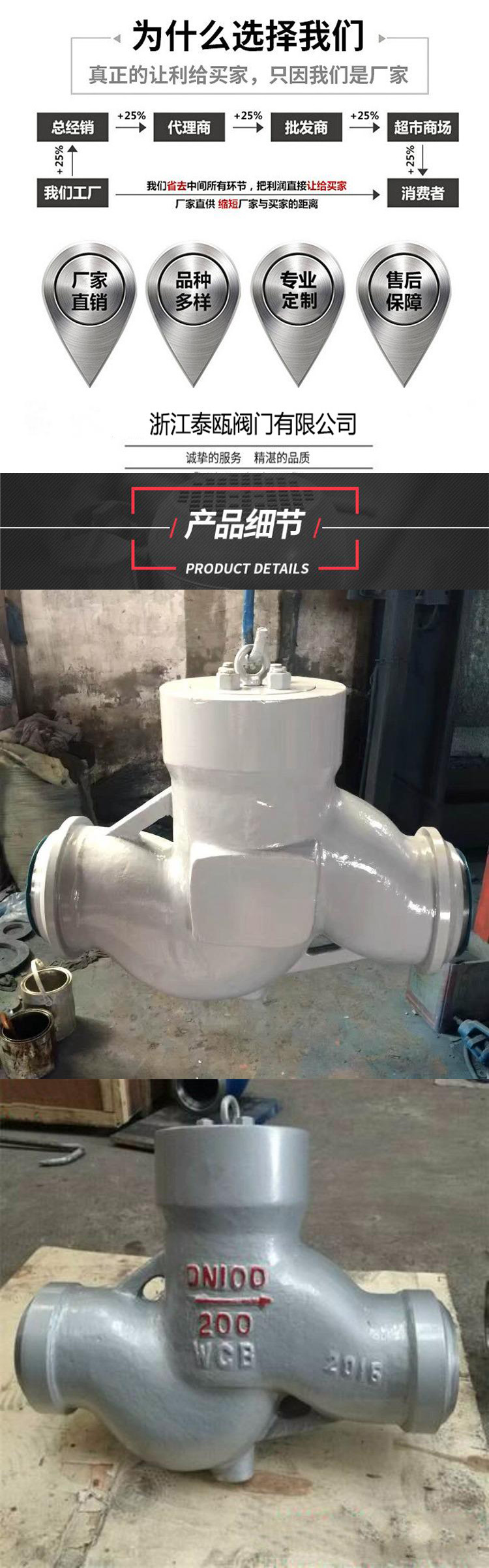

H61Y 高壓電站止回閥
一、產品概述
H61Y高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
二、產品結構和用途
1、操作傳動方式,有升降式和旋啟式自動開閉結構。
2、焊接接連接的止回閥適用于公稱壓力PN1.6一32.OMPa及 P54/100V-P57/170V，工作溫度≤540℃(其中170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品。
3,符合國內外先進標準的要求，閥門中腔采用壓力自緊式密封結構，介質壓力越高密封性能越好.造型美觀。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配置。
4閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐高溫合金鋼制成，可靠，性能穩定，使用壽命長。
三、主要性能規范
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|||
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|||
|
10.0 |
15.0 |
11.0 |
≤425 |
水、蒸氣、油品 |
|||
|
16.0 |
24.0 |
17.6 |
|||||
|
20.0 |
30.0 |
22.0 |
|||||
|
25.0 |
37.5 |
27.5 |
|||||
|
32.0 |
48.0 |
36.0 |
|||||
|
P5410 |
30.0 |
22.0 |
10 |
≤540 |
蒸汽 |
||
|
P5414 |
37.5 |
27.5 |
14 |
||||
|
P5417 |
48.0 |
36.0 |
17 |
||||
|
P5510 |
37.5 |
27.5 |
10 |
≤550 |
|||
|
P5514 |
48.0 |
36.0 |
14 |
||||
|
P5517 |
53.0 |
39.0 |
17 |
||||
|
P5710 |
48.0 |
36.0 |
10 |
≤570 |
|||
|
P5714 |
55.0 |
40.0 |
14 |
||||
|
P5717 |
60.0 |
44.0 |
17 |
||||
四、主要零件材料
|
型號 |
零件名稱 |
|||||||
|
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
|
H61Y-250 H61Y-320 |
碳鋼 |
碳鋼 |
彈簧鋼 |
不銹鋼 |
柔性石墨 |
碳鋼 |
碳鋼 |
碳素鋼 |
|
H61Y-P54100V H61Y-P57170V |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
彈簧鋼 |
鉻鑰釩鋼 |
柔性石墨 |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
鉻鑰鋼 |
五、主要連接尺寸
|
GB 25.0MPa |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
GB 32.0MPa |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P54140V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P54170V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P57170V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
