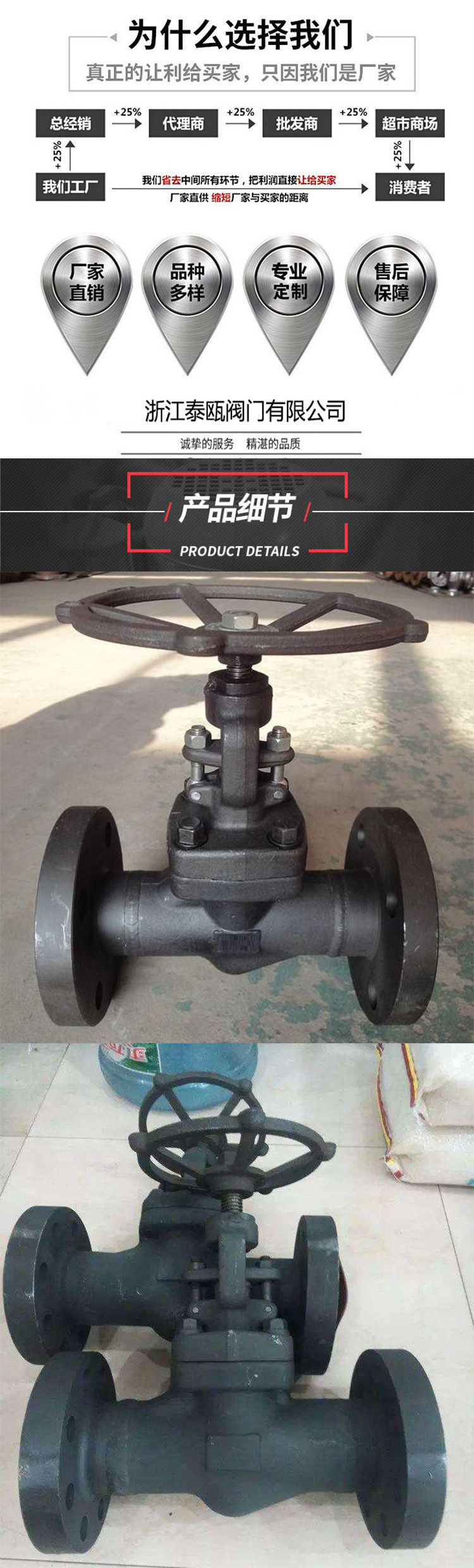

J41H/J41Y 鍛鋼法蘭端截止閥
產品概述：
J41H/Y、J41W鍛鋼法蘭端截止閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。鍛鋼閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
結構特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置
主要零件材料：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
墊片 |
Corrugated SS+graphite |
SS+PTFE |
||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圓柱銷 |
A276 420 |
A276 304 |
||
|
5 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
閥桿螺母 |
A276 410 |
|||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
銘牌 |
SS |
|||
|
11 |
手輪 |
A197 |
|||
|
12 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
|
13 |
填料 |
Flexible Graphite |
PTFE |
||
|
14 |
閥蓋 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
17 |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
|
18 |
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
主要連接尺寸：
|
公稱通徑 |
管螺紋 |
尺寸（ mm ） |
重量 (kg) |
|||||
|
L |
E |
S |
H |
H1 |
D0 |
|||
|
15 |
1/2 ″ |
90 |
14 |
32 |
109 |
117 |
55 |
0.9 |
|
20 |
3/4 ″ |
100 |
16 |
36 |
109 |
117 |
55 |
1.1 |
|
25 |
1 ″ |
120 |
18 |
46 |
132 |
142 |
80 |
1.8 |
|
32 |
1 1/4 ″ |
140 |
20 |
55 |
156 |
168 |
100 |
2.5 |
|
40 |
1 1/2 ″ |
170 |
22 |
65 |
167 |
182 |
100 |
3.7 |
|
50 |
2 ″ |
200 |
24 |
80 |
182 |
200 |
120 |
5.5 |
|
65 |
2 1/2 |
260 |
26 |
95 |
200 |
223 |
140 |
9.3 |
