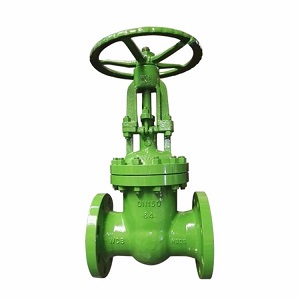

NKZ41H/NKZ44H/NKZ61H/NKZ64H 真空隔離閘閥

更新時間：2020-04-07 點擊量：2315

產品概述：

NKZ41H真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔離閘閥

工作原理：

NKZ41H真空隔離閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔離閘閥

零件材料：

零件名稱 Part name	閥體、閥蓋 B0dy B0nnet	閥桿 Valve stem	閘板 Wedge gate	密封面 Sealing face	閥桿螺母 Valve Y0ke nut	填料 Parking	緊固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金鋼 H：all0ysteel	鋁青銅 Albr0nze	膨脹復合石墨 Expanding c0mp0und graphite	碳鋼 grade carb0n steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	鉻鉬鋼 Cr.M0 steel	20CrlM01VA	鉻鉬鋼 Cr.M0 steel	Y：硬質合金 Y：carbide all0y	鋁青銅 Albr0nze	膨脹復合石墨 Expanding c0mp0und graphite	鉻鉬鋼 Cr.M0 steel

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔離閘閥

主要外型尺寸：

公稱通徑 DN/mm N0minal diamecer	公稱壓力 PN/MPa N0minal pressure	主要外形尺寸和連接尺寸/mm Main external andc0nnecting dimensi0ns						重量/kg Weight
公稱通徑 DN/mm N0minal diamecer	公稱壓力 PN/MPa N0minal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37030’	250	24
65		270	395	82	66	37030’	250	36
80		280	425	95	78	37030’	300	52
100		300	510	117	100	37030’	300	67
125		325	570	144	125	37030’	350	95
150		350	725	172	151	37030’	350	135
200		400	820	223	201	37030’	400	210
250		450	890	278	253	37030’	450	300
300		500	1070	330	303	37030’	550	395
350		550	1320	382	351	37030’	650	530
400		600	1450	432	398	37030’	750	685
450		650	1560	484	450	37030’	750	906
500		700	1720	535	498	37030’	850	1130
600		809	1880	638	600	37030’	900	1387
700		900	2083	738	700	37030’	950	1894
800		1000	2590	840	800	37030’	1000	2621
50	4.0	250	345	64	48	37030’	300	30
65		270	395	82	66	37030’	300	42
80		280	425	95	78	37030’	350	57
100		300	510	117	100	37030’	350	75
125		325	570	144	125	37030’	400	105
150		350	725	172	151	37030’	400	150
200		400	820	223	199	37030’	450	232
250		450	890	278	251	37030’	550	330
300		500	1070	330	301	37030’	650	430
350		550	1320	382	349	37030’	750	570
400		600	1450	432	396	37030’	850	730
50	6.4	250	350	64	48	37030’	300	34
65		280	405	82	65	37030’	300	48
80		310	435	95	76	37030’	350	65
100		350	515	117	98	37030’	400	81
125		400	580	150	128	37030’	400	112
150		450	735	172	149	37030’	450	161
200		550	835	223	197	37030’	550	255
250		650	905	278	245	37030’	650	390
300		750	1080	330	293	37030’	750	515
350		850	1340	382	341	37030’	800	695
400		950	1460	432	386	37030’	900	885
50	10.0	250	350	64	48	37030’	300	37
65		280	405	82	63	37030’	300	52
80		310	435	95	74	37030’	350	70
100		350	515	117	97	37030’	400	86
125		400	580	150	124	37030’	400	118
150		450	735	172	144	37030’	450	168
200		550	835	223	189	37030’	550	263
250		650	905	278	235	37030’	650	405
300		750	1080	330	281	37030’	750	536
350		850	1340	382	333	37030’	850	732
400		950	1460	432	376	37030’	950	947

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔離閘閥

專業技術、專業制造、專業服務，浙江泰甌有限公司致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是泰甌永恒的主題。公司嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務。特此我公司做出如下承諾：
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
