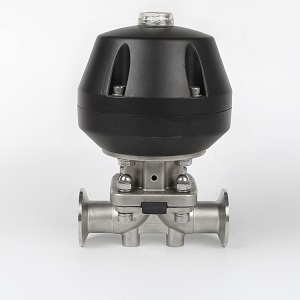

G681F 氣動衛生級隔膜閥
產品概述：
G681F氣動衛生級快裝隔膜閥由衛生級隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠，適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維和不充許污染的介質的流量調節。
技術參數：
（1）、連接方式：卡箍或焊接；
（2）、規格：1/2"-2"
（3）、控制方式：氣動；
（4）、閥門材質：316L;
（5）、膜片材質：三元乙丙橡膠、聚四氟乙烯/三元乙丙橡膠；
（6）、使用溫度：三元乙丙橡膠130℃；聚四氟乙烯/三元乙丙橡膠150℃；
（7）、使用壓力：三元乙丙橡膠0～10bar；聚四氟乙烯/三元乙丙橡膠0～10bar
（8）、特點：帶有調節限位裝置采用焊接圈設計，減少了罐底焊接工作的難度結構緊湊，適用于狹小的空間。
（9）、應用：典型應用于發酵罐、配制罐、灌裝機、過濾機、制水設備、PW、WFI輸送與分配、流體輸送及CIP、SIP等。應用于生物、食品飲料、流體設備等行業。
工作原理：
隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的部件就是隔膜，所以不存在銹蝕等現象，具有穩定性。多種結構形式及控制形式，可適用于流體控制需要。
技術參數：
|
空氣驅動 |
壓縮空氣4-6bar |
|
公稱通經 |
15～50mm |
|
公稱壓力 |
1.0Mpa |
|
使用溫度 |
60℃ |
|
連接方式 |
快裝 |
|
閥體材質 |
不銹鋼316L |
|
膜片材質 |
PTFE、EPDM、NBR |
|
適用介質 |
食品飲料及水處理 |
|
執行器 |
鋁合金 |
|
安裝方向 |
任意角度 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
主要連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
B(mm) |
88 |
138 |
138 |
138 |
222 |
234 |
|
G(mm) |
34 |
50.5 |
50.5 |
50.5 |
50.5 |
64 |
|
T(mm) |
14.5 |
15 |
15 |
20 |
20 |
22 |
|
L(mm) |
108 |
118 |
127 |
146 |
159 |
191 |
|
D(mm) |
63 |
105 |
105 |
133 |
133 |
182 |
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
