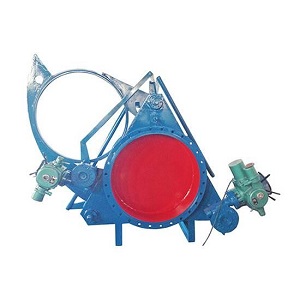

F943X 電動盲板閥
產品概述：
F943X電動盲板閥是在手動盲板隔斷閥的基礎上，根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。電動盲板閥又名電動扇形眼鏡閥，是在手動盲板閥基礎上，靠增加電動推桿來完成閥門啟閉，它主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。電動盲板閥適用于工業煤氣、煙氣，化工、冶金、環保等有毒、有害、易燃氣體領域的絕對切斷。
工作原理：
1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
產品特點：
1.閥體采用三點式鎖緊扇形閘板結構，結構緊湊，整體剛性好，重量輕
2.密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。
3.電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。
4.電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。
5.本電動盲板閥可現場手動操作，也可以遠距離控制。
主要技術參數表：
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.375 |
0.225 |
0.15 |
0.075 |
|
驅動源 |
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ |
|||
|
適用溫度℃ |
*腈橡膠 |
硅橡膠 |
氟橡膠 |
|
|
-20-100 |
-20-250 |
-20-300 |
||
|
適用介質 |
煤氣、其他可燃氣體 |
|||
|
啟閉時間S |
≤60 |
|||
|
主要零部件材料 |
閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠 |
|||
主要連接尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
580 |
|
350 |
490 |
445 |
24 |
12-φ22 |
580 |
|
400 |
540 |
495 |
24 |
16-φ22 |
680 |
|
450 |
595 |
550 |
24 |
16-φ22 |
680 |
|
500 |
645 |
600 |
24 |
16-φ22 |
680 |
|
600 |
755 |
705 |
26 |
20-φ26 |
680 |
|
700 |
860 |
810 |
26 |
24-φ26 |
680 |
|
800 |
975 |
920 |
26 |
24-φ30 |
680 |
|
900 |
1075 |
1020 |
26 |
24-φ30 |
710 |
|
1000 |
1175 |
1120 |
26 |
28-φ30 |
710 |
|
1100 |
1275 |
1220 |
26 |
28-φ30 |
710 |
|
1200 |
1375 |
1320 |
26 |
32-φ30 |
730 |
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
