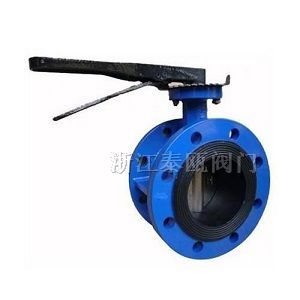

D41X/D41F/D43H 手柄法蘭式蝶閥
產品概述：
D43H手柄法蘭式蝶閥是以圓形蝶板（密閉件）隨閥軸的轉動來實現管道的開啟或關閉的閥門，主要做截?cái)嚅y使用,亦可設計成具有切斷和節流調節的功能。目前硬密封蝶閥在低壓大中口徑管道上的使用越來越多。硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。
產品特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速，操作方便，省力靈巧。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封材料耐老化、耐腐蝕，密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
技術參數：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要連接尺寸：
|
DN |
L |
H |
H1 |
A |
B |
ФD |
||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||
|
50 |
43 |
77 |
309 |
180 |
200 |
88 |
99 |
99 |
|
65 |
46 |
85 |
320 |
180 |
200 |
108 |
118 |
118 |
|
80 |
46 |
95 |
340 |
180 |
200 |
124 |
132 |
132 |
|
100 |
52 |
105 |
360 |
180 |
200 |
144 |
156 |
156 |
|
125 |
56 |
129 |
405 |
180 |
200 |
174 |
184 |
184 |
|
150 |
56 |
132 |
450 |
270 |
280 |
199 |
211 |
211 |
|
200 |
60 |
165 |
607 |
270 |
280 |
254 |
266 |
266 |
|
250 |
68 |
197 |
659 |
270 |
280 |
309 |
319 |
319 |
|
300 |
78 |
234 |
742 |
380 |
420 |
363 |
370 |
370 |
|
350 |
78 |
283 |
792 |
380 |
420 |
413 |
429 |
429 |
|
400 |
102 |
325 |
887 |
450 |
470 |
463 |
480 |
480 |
|
450 |
114 |
369 |
935 |
480 |
490 |
518 |
530 |
548 |
|
500 |
127 |
404 |
985 |
480 |
490 |
568 |
582 |
609 |
|
600 |
154 |
470 |
1243 |
480 |
490 |
667 |
682 |
720 |
|
700 |
165 |
503 |
1346 |
640 |
660 |
772 |
794 |
794 |
|
800 |
190 |
571 |
1466 |
640 |
660 |
878 |
901 |
901 |
|
900 |
203 |
621 |
1565 |
750 |
860 |
978 |
1001 |
1001 |
|
1000 |
216 |
702 |
1781 |
850 |
900 |
1078 |
1112 |
1112 |
|
1200 |
254 |
818 |
1965 |
850 |
900 |
1295 |
1328 |
1328 |
