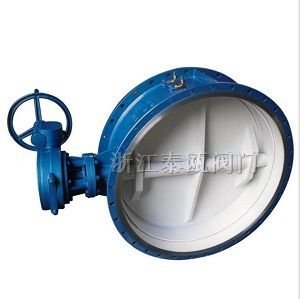

D41W 手動通風蝶閥

更新時間：2020-04-08 點擊量：2440

產品概述：

采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象?？膳鋫涠喾N驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

主要特點：

1.設計合理、結構，重量輕，啟閉快。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以符合低、中、高不同介質溫度其及腐蝕性介質等。

技術參數：

公稱通徑	DN	50～2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

零件材料：

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等材料
蝶板	鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等材料
閥座密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

主要連接尺寸：

公稱通徑DN		結構長度 (標準值)	外型尺寸(參考值)				連接尺寸(標準值)								參考重量
公稱通徑DN		結構長度 (標準值)	外型尺寸(參考值)				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	80	270	260	110	140	110	88	4-14	140	110	88	4-14	9
65	21/2	112	89	295	260	110	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	306	260	110	190	150	124	4-18	190	150	124	4-18	15
100	4	127	115	350	260	110	210	170	144	4-18	210	170	144	4-18	17
125	5	140	127	370	320	110	240	200	174	8-18	240	200	174	8-18	23
150	6	140	139	400	320	110	265	225	199	8-18	265	225	199	8-18	25

專業技術、專業制造、專業服務，浙江泰甌有限公司致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是泰甌永恒的主題。公司嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務。特此我公司做出如下承諾：
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
