KP快速排氣閥是利用水對不銹鋼浮球的浮力作用特性原理,當排氣閥水位上升,在排氣的同時,浮球受到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,裝在管道上后,利用水對浮球的慣性自動開啟/關閉排氣口。管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。
　　KP快速排氣閥它有三個閥口現分別用P、A、T三字母表示，P接氣源，A接執行元件，T通大氣。當P有壓縮空氣輸入時，推動閥芯右移、P與A通，給執行元件供氣；當P無壓縮空氣輸入時，執行元件中的氣體通過A使閥芯左移，堵住P、A通路，同時打開A、T通路，氣體通過T快速排出。KP快速排氣閥快易優自動化選型有收錄，KP快速排氣閥常裝在換向閥和氣缸之間，使氣缸的排氣不用通過換向閥而快速排出。從而加快了氣缸往復運動速度，縮短了工作周期。

　　KP快速排氣閥主要特點：
　　1、能夠排除管道中的氣體，減少阻力節約能源。
　　2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
　　3、排氣能力是普通雙孔排氣閥多倍。
　　4、浮球托架為不銹鋼，使用壽命長，安全可靠。

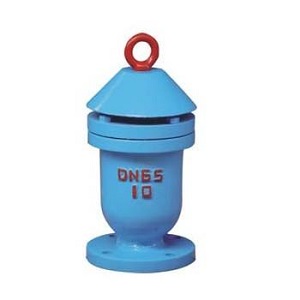

　　KP快速排氣閥產品概述
　　KP快速排氣閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。
　　KP快速排氣閥工作原理
　　管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
　　KP快速排氣閥主要技術參數
　　1. 介質：清水
　　2. 使用溫度常溫
　　3. 閥體：灰鑄鐵HT200
　　4. 浮球與塞頭：不銹鋼
　　5. 密封材料，丁腈橡膠
　　6. 閥體強度試驗，1.5MPa
　　7. 密封試驗壓力0.05-1.1MPa

KP快速排氣閥零件材料

閥體	HT200
浮球與活瓣	304不銹鋼
密封材料	丁晴橡膠



KP快速排氣閥主要連接尺寸

公稱通徑 （DN）	D	D1	D2	D3	H	Z-Φd
25	115	85	65	140	285	4-14
50	160	125	102	200	340	4-14
80	195	160	135	230	490	4-18
100	215	180	158	250	545	4-18
150	280	240	212	300	615	8-23
200	335	295	268	380	730	8-23
