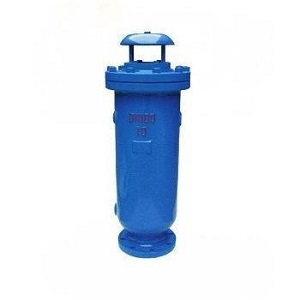

復合式排氣閥為圓桶狀，閥門內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
　　復合式排氣閥主要是利用水對浮球的浮力作用,當排氣閥水位上升,在排氣的同,浮屬到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,此閥同屬于自動閥門。
　　當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而復合式排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口;氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于排氣閥的檢修。
　　復合式排氣閥當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，復合式排氣閥管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。

復合式排氣閥零件材料

閥體	HT200
浮球與活瓣	304不銹鋼
密封材料	丁晴橡膠

　　復合式排氣閥產品概述
　　復合式排氣閥是專門設計應用于污水系統或含有大量雜質的輸水系統中，其兼具備高壓微量排氣和低壓進排氣功能。該排氣閥可在系統充水時排放系統內的氣體，在系統排空時自動進氣以消除真空，并在有壓狀態下自動排放系統內部積聚的氣體污水泵站，污水排氣閥應用于污水廠水處理系統，污水或海水輸送系統。

復合式排氣閥主要連接尺寸

公稱通徑 DN(mm)	D	D1	D2	H	Z-∮d
50	160	125	205	495	4-18
80	195	160	270	600	4-18
100	215	180	285	760	8-18
150	280	240	340	860	8-22
200	335	295	400	1010	8-22
250	390	350	465	1210	12-22

　　復合式排氣閥工作原理
　　復合式排氣閥管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順水下降，氣從小孔排出。如出現停電、停泵，管內水流空時出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣，確保管道安全。SCAR排氣閥與CARX復合式排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進,這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。本產品是用污水管道工程的排氣閥。
　　復合式排氣閥主要特點
　　1、浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。
　　2、本產品是用污水管道工程的排氣閥。
　　3、浮球為不銹鋼，延長使用壽命。
　　4、能夠排除管道中的氣體，減少阻力。
　　5、當管道負壓時，能快速自動吸氣，防止管道破裂。
　　復合式排氣閥主要技術參數
　　1、尺寸：DN40-DN250
　　2、連接：法蘭式
　　3、工作壓力：1.0Mpa
　　4、介質：清水、污水
　　5、使用溫度：常溫
　　6、閥體：鑄鐵、鑄鋼、不銹鋼
　　7、浮球與活瓣：不銹鋼
　　8、密封材料：丁晴橡膠
