J644X氣動角式快開排泥閥產品簡介：
氣動角式排泥閥J644X氣動角式快開排泥閥/角式排泥閥/液壓角式排泥閥/氣動快開排泥閥是種由氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，可靠。主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。

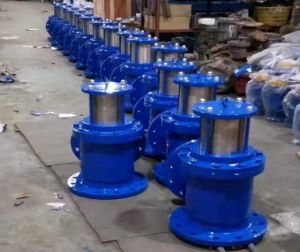

泰甌現貨供應排泥閥 J644X氣動角式快開排泥閥
特點：
液動角式排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟般只需3秒鐘；液動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物；也可安裝在工作介質為水、氣、池等工業管道中作截流用；液動角式排泥閥驅動液可用清水或氣。
氣動角式排泥閥工作原理及性能：
液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
氣動角式排泥閥主要技術參數：
1、閥門公稱壓力：1.0Mpa
2、閥體密封壓力：1.1Mpa
3、液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4、液壓缸工作介質：清水、氣、油
5、介質溫度：常溫
注：如有特殊要求（訂貨時注明）
泰甌現貨供應排泥閥 J644X氣動角式快開排泥閥
主要零部件材料：
|
密封皮碗
|
閥桿
|
閥板
|
缸蓋
|
液壓缸
|
閥體
|
|
耐磨丁jing橡膠
|
不銹鋼
|
HT200
|
HT200
|
HT200
|
HT200
|
結構圖：
主要外形尺寸：
|
公稱通徑|尺寸|型號
|
J744X-10、J644X-10
|
接管螺紋G
|
閥桿材料
|
|
|
H
|
L1
|
L2
|
D
|
D1
|
z-Φd
|
|
80
|
480
|
135
|
125
|
195
|
160
|
4-18
|
1/2'
|
不銹鋼
|
|
100
|
500
|
145
|
125
|
215
|
180
|
4-18
|
1/2'
|
不銹鋼
|
|
150
|
620
|
203
|
140
|
280
|
240
|
8-23
|
1/2'
|
不銹鋼
|
|
200
|
735
|
225
|
185
|
335
|
295
|
8-23
|
1/2'
|
不銹鋼
|
|
250
|
805
|
260
|
205
|
390
|
350
|
12-23
|
1/2'
|
不銹鋼
|
|
300
|
940
|
280
|
245
|
440
|
400
|
12-23
|
3/4'
|
不銹鋼
|
|
350
|
1100
|
305
|
270
|
500
|
460
|
16-23
|
1'
|
不銹鋼
|
|
400
|
1200
|
304
|
310
|
565
|
215
|
16-25
|
1'
|
不銹鋼
|
安裝示意圖：
浙江泰甌閥門主要生產銷售【氣動角式排泥閥J644X氣動角式快開排泥閥/角式排泥閥/液壓角式排泥閥/氣動快開排泥閥】，備有大量庫存現貨以出廠價直銷！我們直秉持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
