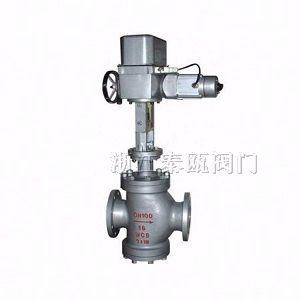

電動蒸汽減壓閥
一、產品概述
Y945H電動蒸汽減壓閥內設有節流孔罩，增大了減壓幅度，同時避免減溫水直接噴射到閥體上，保護了閥體。本閥采用雙閥座、雙錐體閥瓣的結構，增大了過流面積和可調比。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。電動無級調節，二次壓力穩定，控制精度高。操作簡便，只需通過控制器修改二次壓力設定。運行平穩，使用壽命長。
二、產品結構原理
Y945H電動蒸汽減壓閥主要由閥體、閥座等零件組成，采用雙座閥、雙錐閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其他型直行程電動執行器實現遙控和自動控制。 本系列產品的減壓比用到0.6較為合適。 本產品主要用于蒸汽管路，調節壓力。
三、主要性能參數
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
最佳減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSIB16.34 |
|||||
四、主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
五、主要連接尺寸
|
公稱通徑DN |
（PN1.6-4.0Mpa）外 形 尺 寸 |
（PN6.4-16.0Mpa）外 形 尺 寸 |
||||||
|
L |
L1 |
H |
Hl |
L |
L1 |
H |
Hl |
|
|
50 |
300 |
150 |
880 |
190 |
300 |
150 |
880 |
200 |
|
65 |
340 |
170 |
890 |
205 |
340 |
170 |
890 |
215 |
|
80 |
380 |
190 |
910 |
215 |
380 |
190 |
910 |
225 |
|
100 |
400 |
215 |
950 |
240 |
400 |
215 |
950 |
250 |
|
125 |
430 |
225 |
990 |
275 |
430 |
225 |
990 |
285 |
|
150 |
450 |
230 |
1090 |
320 |
450 |
230 |
1090 |
330 |
|
200 |
500 |
260 |
1160 |
340 |
500 |
260 |
1160 |
355 |
|
250 |
550 |
285 |
1230 |
370 |
550 |
285 |
1230 |
390 |
|
300 |
750 |
395 |
1370 |
460 |
750 |
395 |
1370 |
480 |
|
350 |
850 |
445 |
1450 |
530 |
850 |
445 |
1450 |
550 |
|
400 |
950 |
550 |
1570 |
660 |
950 |
550 |
1570 |
700 |
|
500 |
1130 |
680 |
1780 |
800 |
1130 |
680 |
1780 |
820 |
