一、產品概述

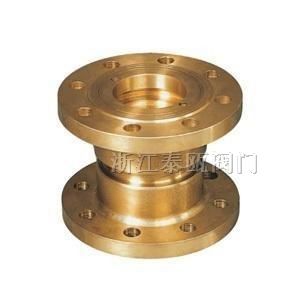

YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。Y43X-10、Y43X-16型比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。標準壓力比為 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根據用戶的要求設計特殊比例的減壓閥。



二、產品結構原理

當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。



三、主要性能參數

型號	Y13X-16T	Y43X-16T
連接方式	內螺紋	法蘭
適用介質	水、氣
適用溫度	≤ 90℃
額定工作壓力	1.6MPa
壓力誤差	±2.5%



四、主要零件材料

零件名稱	材料
閥體	銅或不銹鋼、鑄鋼、鑄鐵
活塞	銅或不銹鋼
進口壓蓋	銅或不銹鋼
出口壓蓋	銅或不銹鋼



五、主要連接尺寸

型號	公稱壓力 PN（MPa）	公稱通徑 DN（MM）	L
Y43X-10	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
Y43X-16	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
