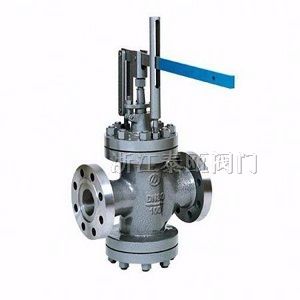

Y45H 杠桿式減壓閥
一、產品概述
Y45H杠桿式減壓閥是減壓閥中比較特殊的一種，其采用杠桿式結構。一端連接閥芯，一端裝有配重，通過杠桿上的配重來設定出口壓力。沒有調節彈簧，可以用于更高的溫度，避免了彈簧在高溫時失去彈性造成減壓閥失靈的情況。適用于水、蒸汽、空氣介質管路上。
二、產品工作原理
Y45H杠桿式減壓閥閥芯采用雙閥芯平衡結構，可以抵消部分進口壓力造成的不平衡力。由于上閥芯比下閥芯直徑大，在進口壓力作用下閥芯向上動作，減壓閥打開。介質通過閥芯流向出口，閥后壓力上升，這時通過調整杠桿上的配重來調節所需的出口壓力。當出口壓力上升，超過了設定壓力時。作用在上閥芯的力要比作用在下閥芯的力要大，驅動閥芯向下動作，使減壓閥趨向關閉，減小了節流面積，使閥后壓力降低，直到平衡。當出口壓力下降時，閥芯在不平衡力作用下向上動作，使減壓閥趨向打開，出口壓力上升，直到重新平衡。
三、主要性能參數
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
最佳減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSI B16.34 |
|||||
四、主要零件材料
|
型號 |
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
閥座 |
|
Y45H（Y）-64 Y45H（Y）-100 |
材料 |
WCB |
38CrMoAIA |
2Cr13 |
1Cr18Ni9Ti |
|
Y45H（Y）-64I Y45H（Y）-100I |
ZG20CrMo |
1Cr18Ni9Ti |
五、主要連接尺寸
|
公稱壓力 |
工程通徑 |
尺 寸 |
||||
|
6.4 10.0 |
H |
H1 |
L |
L1 |
L2 |
|
|
50 |
510 |
200 |
565 |
150 |
150 |
|
|
80 |
555 |
220 |
650 |
190 |
190 |
|
|
100 |
582 |
245 |
800 |
200 |
200 |
|
|
150 |
654 |
318 |
800 |
220 |
225 |
|
|
200 |
725 |
355 |
800 |
250 |
250 |
|
|
250 |
750 |
390 |
800 |
272 |
275 |
|
|
300 |
918 |
475 |
1000 |
355 |
395 |
|
|
400 |
1080 |
660 |
1000 |
400 |
550 |
|
|
500 |
1635 |
800 |
1000 |
450 |
680 |
|
