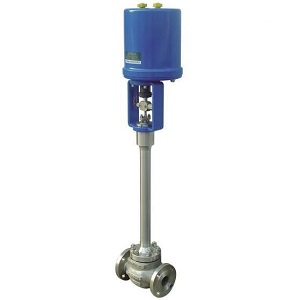

電動低溫調節閥
一、產品概述
ZDSDW、ZRSDW電動低溫調節閥，是由3810系列(PSL系列)電動執行器與低溫型調節閥閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動低溫調節閥適合于低于0～-250℃狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
二、閥體參數
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN25～300mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 |
|
法蘭標準 |
GB/T9113、 JB/T79 |
|
連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW) |
|
閥蓋形式 |
低溫型-10～-196℃、超低溫型-196～-250℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
金屬石墨纏繞墊片、柔性石墨、碳纖維填料 |
三、主要零件材料
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
閥座、套筒 |
304 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
4 |
導向套、并帽 |
304 |
304 |
316 |
316L |
|
5 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
304 |
316 |
316L |
|
7 |
隔熱板 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
金屬石墨纏繞墊片/柔性石墨 |
|||
|
9 |
彈簧 |
65Mn |
304 |
316 |
316L |
|
10 |
螺母 |
304 |
304 |
316 |
316L |
四、性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5；配PSL±1.0 |
||
|
回差% |
配381L ±2.0；配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30：1 |
||
五、允許壓差
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數KV |
單座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
籠式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允許壓差(MPa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
|
籠式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
六、主要連接尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
根據實際工況溫度而定 |
||||||||||||
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
專業技術、專業制造、專業服務，浙江泰甌有限公司致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是泰甌永恒的主題。公司嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務。特此我公司做出如下承諾：
一、產品嚴格按中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。
二、售前服務 / 產品介紹，技術交流，非標產品設計，疑難解答。
三、售中服務1、信守合同，保證及時供貨，隨時保持與客戶聯系。2、對特殊或復雜的產品，我公司安排技術人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導。
四、售后服務1、泰甌產品質保期為自出廠起 16 個月，實行“三包”服務（包退、包換、包修）。2、產品在使用中我公司將定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。3、對用戶投訴質量問題，快速作出反應，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便進一步提高泰甌的服務質量。
