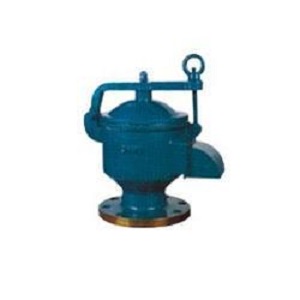

全天候快開式呼吸閥
一、產品概述
HXF-88全天候快開式呼吸閥驅動方式可自動也可手動開啟，連接方式可選用法蘭，結構形式可選用快開式，密封結構可選用軟密封、硬密封。分為HXF-88A即標準型和HXF-88B即防凍型。HXF-88全天候快開式呼吸閥閥盆為硬質鋁合金，其殼體為鑄鋼、鋁合金和不銹鋼三種材質。HXF-88全天候快開式呼吸閥具有通風量大、耐腐蝕等特點。HXF-88B型適用于高寒地區使用。
二、產品原理
當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。
三、操作壓力
|
壓力 |
等級 |
|||
|
A |
B |
C |
D |
|
|
呼出壓力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
由用戶定 |
|
吸入壓力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
由用戶定 |
四、通氣量和泄漏量
|
名稱 |
規格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
代號 |
壓力等級Pa |
通氣量m3/h |
|||||
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
|
標準允許泄漏量m3/h |
≤0.04 |
≤0.4 |
|||||
五、主要零件材料
|
名稱 |
殼體 |
閥盤 |
導桿 |
阻火層 |
密封座 |
適用介質 |
|
|
代號 |
材料 |
||||||
|
Ⅰ |
ZALSi7Mg |
鑄鋁合金 |
鋁合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳鋼 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
六、主要連接尺寸
|
通徑 |
型號 |
H |
L |
D |
D2 |
D1 |
|
DN50 |
HXF-88-50 |
270 |
330 |
Φ140 |
Φ110 |
Φ90 |
|
DN80 |
HXF-88-80 |
440 |
490 |
Φ185 |
Φ150 |
Φ125 |
|
DN100 |
HXF-88-100 |
400 |
490 |
Φ205 |
Φ170 |
Φ145 |
|
DN150 |
HXF-88-150 |
500 |
610 |
Φ260 |
Φ225 |
Φ200 |
|
DN200 |
HXF-88-200 |
570 |
700 |
Φ315 |
Φ280 |
Φ225 |
|
DN250 |
HXF-88-250 |
720 |
900 |
Φ370 |
Φ335 |
Φ310 |
