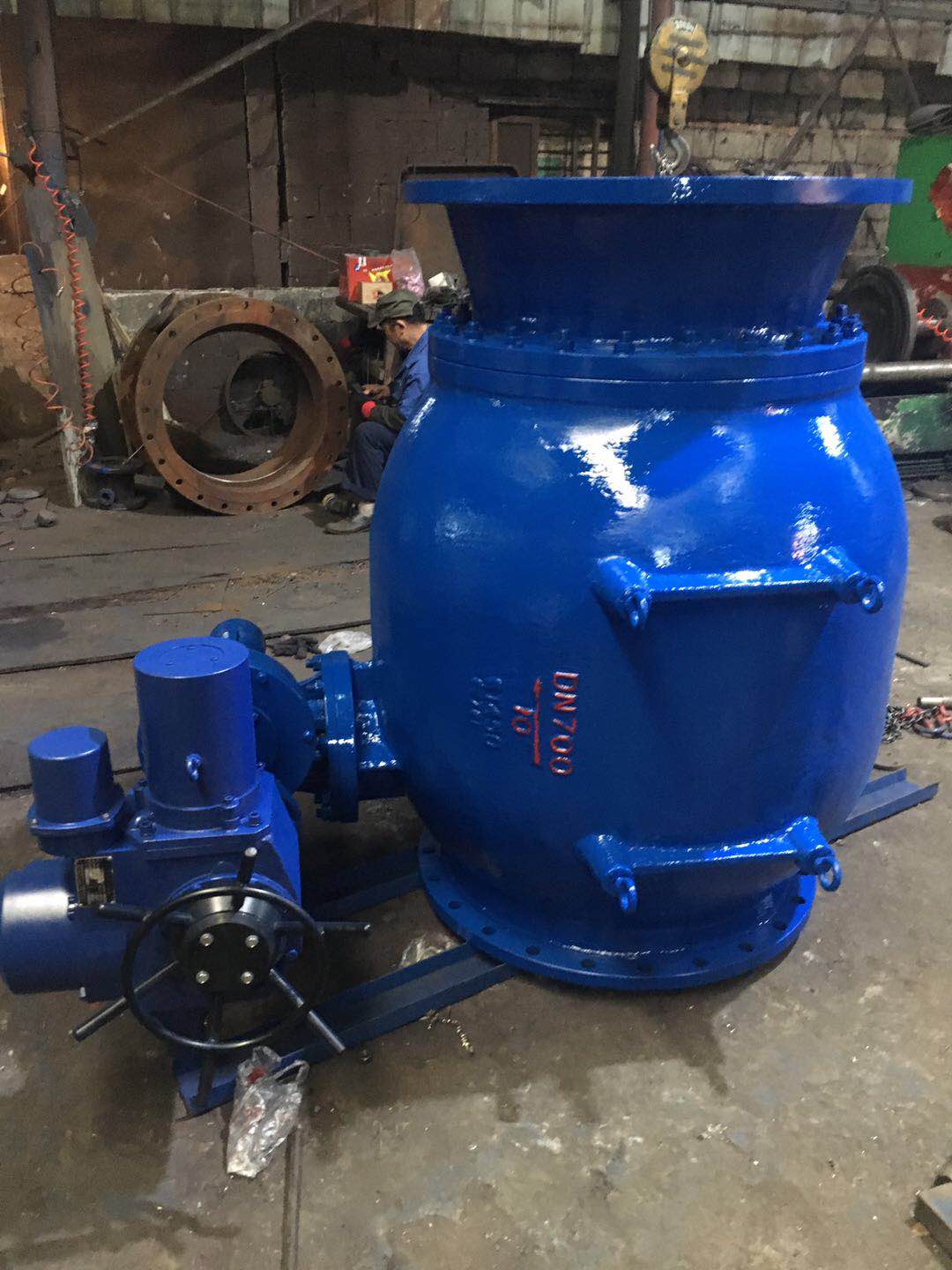

HS941X 活塞式電動調流調壓閥
HS941X 活塞式電動調流調壓閥為活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
HS941X 活塞式電動調流調壓閥由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。閥體為流線形軸對稱流道，流體在閥體內能被很好地?zé)o紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。
HS941X 活塞式電動調流調壓閥具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定?？煽康拿芊庑阅埽谡{(diào)節閥處于全關狀態下，保證無任何滲漏。
HS941X 活塞式電動調流調壓閥在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小于30年。活塞式控制閥具有良好的抗阻塞能力。可適用于有泥沙及小顆粒雜質的流體?；钊娇刂崎y在最大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。
HS941X 活塞式電動調流調壓閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。活塞式控制閥的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置?；钊娇刂崎y的電動裝置
HS941X 活塞式電動調流調壓閥材質：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
前閥體 |
球墨鑄鐵QT450-12 鑄鋼 WCB |
9 |
后閥體 |
球墨鑄鐵QT450-12 / 鑄鋼 WCB |
|
2 |
曲柄 |
不銹鋼304 |
10 |
O型圈 |
丁橡膠 |
|
3 |
剪切銷 |
不銹鋼304 |
11 |
O型圈 |
丁橡膠 |
|
4 |
連桿 |
不銹鋼304 |
12 |
驅動軸 |
不銹鋼2Cr13 |
|
5 |
導流器 |
不銹鋼304 |
13 |
密封前銅套 |
ZCuSn10Zn2 |
|
6 |
活塞 |
不銹鋼304 |
14 |
密封銅套 |
ZCuSn10Zn2 |
|
7 |
連桿支承 |
不銹鋼304 |
15 |
緊固件 |
不銹鋼25 |
|
9 |
密封圈 |
丁橡膠 |
執行機構 |
智能型電裝 |
|
HS941X 活塞式電動調流調壓閥產品技術參數：
|
序號 |
項 目 |
參 數 |
備 注 |
|
|
1 |
閥門名稱 |
電動型多功能活塞閥 |
|
|
|
2 |
公稱壓力 |
1.0MPa、1.6MPa |
|
|
|
3 |
殼體試驗壓力 |
1.5PN |
|
|
|
4 |
密封試驗壓力 |
1.1PN |
|
|
|
7 |
整定壓力 |
1.0MPa |
0.09-0.9 MPa |
可按工況要求設定 |
|
1.6MPa |
0.10-1.4 MPa |
|||
|
2.5 MPa |
0.15-2.2 MPa |
|||
|
8 |
啟閉壓差 |
≤10%整定壓力 |
|
|
