一、產品概述

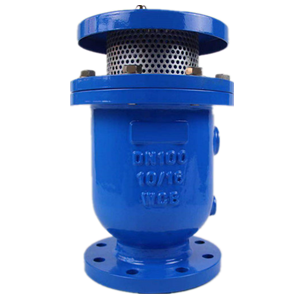

復合式排氣閥是由綜合國內外產品加以改進的產品，該排氣閥是水管線的高品質產品，形成具有特色型防水錘、復合式功能為一體的多功能空氣閥。復合式排氣閥的產品結構設計科學，維護簡單，具有在大壓差下又能大量高速進排氣的功能。

二、產品工作原理

復合式高速排氣閥由一個大的復合式排氣閥加一個微量排氣閥組成。在傳統的排氣閥上裝有保護筒防止排氣時閥口被堵，復合式排氣閥應用在項目當中能夠防止浮球在高速氣流當中被吹起堵塞排氣口造成閥門失效，在充水時高速排氣、在放水時高速吸氣，壓力下降時采用微量排氣閥進行排氣。

三、產品安裝說明

1、陡峭斜坡的高點。

2、管道的水柱分離點。
3、長距離水平管線每隔400-800M安裝一只排氣閥。
4、為保證使用效果，排氣閥安裝時必須垂直管線向上安裝。
5、在復合式排氣閥下面加裝緩沖塞閥。在管線注滿水情況下，因管道壓力大，當水流到達管道開孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對排氣閥里面的部件產生破壞，進而發生諸如排氣閥漏水、不排氣等現象.

四、產品用途

復合式高速排氣閥全通徑閥體，所有流體流通橫截面積均大于或等于公稱直徑，特色的系統防護性能。本系列排氣閥適于裝設在水泵出水品處或送配水管線中，用以排除大量集結空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本排氣閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。復合式高速排氣閥是一種供排水管道專用的進排氣控制裝置，適用于長距離輸水、管線走向起伏，高低落差較大、易產生斷流彌合水柱分離的工況，廣泛應用于各類水廠、各類給水、供水領域的管網系統。

五、主要連接尺寸
