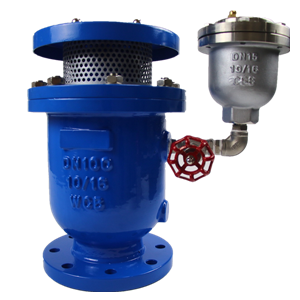

FGP41X復合式高速排氣閥
一、產品概述
復合式高速排氣閥由一個大的復合式排氣閥加一個微量排氣閥組成。在傳統的排氣閥上裝有保護筒防止排氣時閥口被堵, FGP4X復合式高速進排氣閥應用在項目當中能夠防止浮球在高速氣流當中被吹起堵塞排氣口造成閥門失效,在充水時高速排氣、在放水時高速吸氣,壓力下降時采用微量排氣閥進行排氣。
二、產品工作原理
當系統中有氣體溢出時,氣體會順著管道向上爬,最終聚集在系統的最高點,而復合式排氣閥一般都安裝在系統最高點,當氣體進入復合式排氣閥閥腔聚集在排氣閥的上部,隨著閥內氣體的增多,壓力上升,當氣體壓力大于系統壓力時,氣體會使腔內水面下降,浮筒隨水位一起下降,打開排氣口;氣體排盡后,水位上升,浮筒也隨之上升,關閉排氣口。同樣的道理,當系統中產生負壓,閥腔中水面下降,排氣口打開,由于此時外界大氣壓力比系統壓力大,所以大氣會通過排氣口進入系統,防止負壓的危害。如擰緊排氣閥閥體上的閥帽,排氣閥停止排氣,通常情況下,閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用,便于復合式排氣閥的檢修。
三、適用范圍
復合式排氣閥是自主設計、開發、制造的一款產品,其應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。因為水中通常都溶有一定的空氣,而且空氣的溶解度隨著溫度的升高而減少,這樣水在循環的過程中氣體逐漸從水中分離出來,并逐漸聚在一起形成大的氣泡甚至氣柱,因為有水的補充,所以經常有氣體產生。為此就延生出排氣閥這一名詞,在日常生活也解決了不少問題.
四、優點
復合式排氣閥使用性能可靠,可以將管道中的大量空氣、系統運行中的少量氣體,高速排到外界空氣中。維修方便,復合式排氣閥可方便地從系統上卸下進行維護,而系統中的水不會流出,所以不必排空系統。只排氣、不排水,汽、水分離盤設計采用特殊的結構,保證排氣時絕不排水。只要系統有壓力,復合式排氣閥就會連續不斷地排氣。
五、主要連接尺寸
公稱通徑 DN(mm) |
D |
D1 |
D2 |
L |
L1 |
20 |
105 |
75 |
57 |
280 |
190 |
25 |
115 |
85 |
67 |
280 |
190 |
50 |
160 |
125 |
102 |
360 |
210 |
80 |
195 |
160 |
138 |
400 |
245 |
