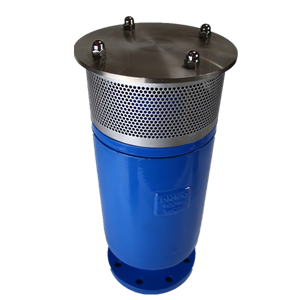

FOX防水錘空氣閥
一、產品概述
FOX防水錘型排氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生；當隨后出現水柱彌合時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高。
二、產品工作原理及作用
本閥適用于介質為水的管道上，作為吸入和排除管道內氣體的設備，以提高輸送水設備 的效率和保護管道不致變形、破裂，是管道必備之設備。
消除斷流彌合水錘真空破壞與微量排氣復合閥：當水柱分離時，可高速吸氣，破壞真空；當斷流彌合時不高速排氣，氣囊起緩沖作用，但可微量排氣，逐漸排除積存的空氣。
防水錘型空氣閥具有普通空氣閥的低壓進排氣以及高壓微量排氣功能。低壓進排氣部分是在管道壓力較低時（空管充水，管道排空等）工作，主要為低壓工況下大量排氣和進氣；高壓微量排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。
具有防水錘功能，即：保證在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生產；而當隨后出現的水柱彌合工況時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。
空氣閥有兩個圓柱形浮筒：大浮筒和小浮筒，分別負責低壓進排氣與高壓微量排氣。小浮筒安裝在大浮筒的上方，且兩個浮筒均在主閥體內空氣閥帶有緩沖盤片，確保平緩排氣，防止出現"氣堵"破壞的情況。緩沖片在經歷高速排氣時所通過的面積以及小孔的數量可做調整。
三、主要零件材料
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
|
零件名稱 |
閥蓋 |
螺栓螺母 |
閥體 |
護體 |
浮球 |
定位柱 |
|
材質屬性 |
碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
四、主要連接尺寸
|
口徑 |
H |
D |
D1 |
D2 |
b |
N-Φ |
|
50 |
350 |
165 |
125 |
102 |
18 |
4-18 |
|
80 |
380 |
200 |
160 |
138 |
20 |
8-18 |
|
100 |
400 |
220 |
180 |
158 |
20 |
8-18 |
|
150 |
480 |
285 |
240 |
212 |
22 |
8-22 |
|
200 |
550 |
340 |
295 |
268 |
24 |
12-22 |
|
250 |
630 |
405 |
355 |
320 |
26 |
12-26 |
|
300 |
700 |
460 |
410 |
378 |
28 |
12-26 |
|
350 |
750 |
520 |
470 |
428 |
30 |
16-26 |
