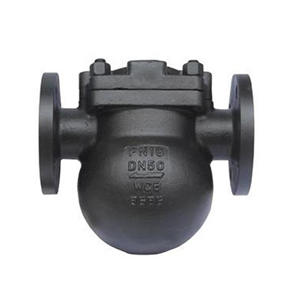

杠桿浮球式蒸汽疏水閥
一、產品概述
杠桿浮球式蒸汽疏水閥是利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或解除閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排出不凝結氣體，非常靈敏，工作質量高，使用壽命長。連續排水，有水即排，小過冷度為0℃。杠桿浮球式疏水閥采用兩種結構方式：單閥座、雙閥座。
二、產品特點
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、主要零件材料
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
密封板 |
Q235 |
|
3 |
彈子密封座 |
304 |
|
4 |
支架 |
304 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
螺母 |
45 |
|
7 |
墊圈 |
H62 |
|
8 |
膜盒密封座 |
304 |
|
9 |
膜盒 |
304 |
|
10 |
杠桿 |
304 |
|
11 |
浮球 |
304 |
|
12 |
閥蓋 |
WCB |
四、主要連接尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT44H |
15 |
150 |
159 |
70 |
102 |
|
20 |
150 |
159 |
70 |
102 |
|
|
25 |
160 |
159 |
70 |
106 |
|
|
32 |
270 |
225 |
153 |
178 |
|
|
40 |
270 |
225 |
153 |
178 |
|
|
50 |
270 |
225 |
153 |
178 |
|
|
65 |
270 |
225 |
153 |
178 |
|
|
80 |
350 |
300 |
90 |
210 |
|
|
100 |
350 |
300 |
90 |
210 |
