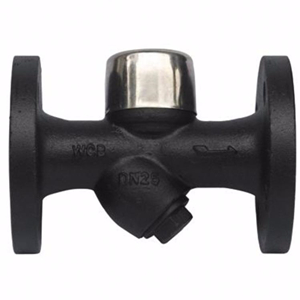

熱動力圓盤式蒸汽疏水閥
一、產品概述
根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。
二、產品特點
圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
三、主要零件材料
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB、A105、SS304 |
|
2 |
密封墊片 |
H62 |
|
3 |
閥蓋 |
Q235、WCB、SS304 |
|
4 |
閥冒 |
Q235、WCB、SS304 |
|
5 |
標牌 |
SS304 |
|
6 |
螺釘 |
SS304 |
|
7 |
閥片 |
SS304 |
|
8 |
濾網 |
SS304 |
|
9 |
尾螺 |
2Cr13 |
|
10 |
密封墊片 |
H62 |
四、主要連接尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS49H-16C |
15 |
150 |
95 |
36 |
59 |
|
20 |
150 |
100 |
40 |
59 |
|
|
25 |
160 |
108 |
42 |
59 |
|
|
32 |
200 |
115 |
50 |
73 |
|
|
40 |
230 |
115 |
50 |
73 |
|
|
50 |
230 |
127 |
52 |
73 |
|
|
65 |
250 |
173 |
80 |
73 |
|
|
80 |
280 |
203 |
100 |
97 |
|
|
100 |
310 |
218 |
110 |
97 |
|
|
125 |
310 |
218 |
110 |
97 |
|
|
150 |
350 |
254 |
110 |
107 |
