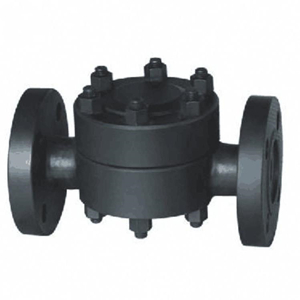

高溫高壓圓盤式疏水閥
一、產品概述
高溫高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。可迅速排出設備起動時的空氣殛冷凝結水、排量大、漏汽率小。抗蝕性強．動作可靠，經久耐用。在工作壓力范圍內，無需調整，節能效果顯著。
二、產品特點
圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
三、主要零件材料
|
序號 |
名稱 |
材料 |
|
1 |
螺柱 |
B16 |
|
2 |
螺母 |
20CrMo |
|
3 |
閥蓋 |
F22 |
|
4 |
閥座蓋 |
F22 |
|
5 |
閥片 |
F22 |
|
6 |
墊圈 |
石墨 |
|
7 |
閥座 |
F22 |
|
8 |
閥套 |
F22 |
|
9 |
石墨墊圈 |
304+石墨 |
|
10 |
濾網 |
304 |
|
11 |
閥體 |
F22 |
|
12 |
墊圈 |
石墨 |
|
13 |
閥座頂桿 |
F22 |
四、主要連接尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS49H-100I |
15 |
230 |
112 |
23 |
135 |
|
20 |
230 |
112 |
23 |
135 |
|
|
25 |
230 |
116 |
27 |
140 |
|
|
32 |
320 |
153 |
33 |
180 |
|
|
40 |
320 |
153 |
33 |
180 |
|
|
50 |
320 |
157 |
37 |
195 |
