絲扣截止閥
|
產品名稱
|

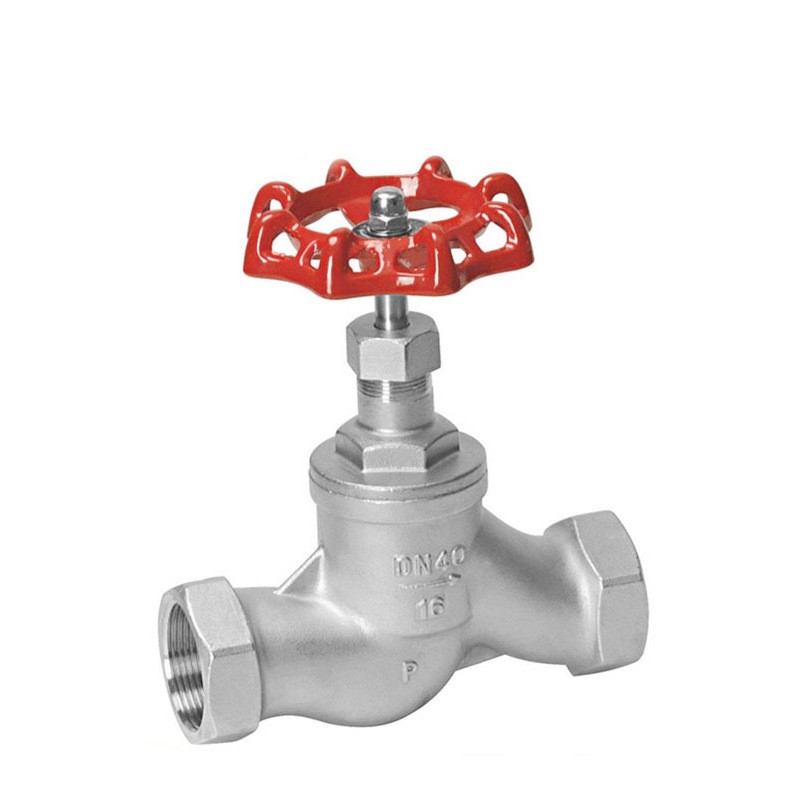

J11W不銹鋼絲扣截止閥
|
|
產品型號
|
J11W
|
|
公稱通徑
|
DN15-65mm
|
|
壓力范圍
|
1.6-2.5MPa
|
|
閥體材質
|
不銹鋼304、316、316L
|
產品概述：
J11W不銹鋼絲扣截止閥是截止閥的一種，對閥體材質要求比較高一般有304、304L、316、316L等幾個材質選擇應用于化工，船舶，食品機械等行業。
制造標準：
●設計與制造：GB12233
●結構長度：GB12221
●螺紋連接尺寸：GB/T15918.1-93
●檢驗與實驗：GB/T13927
主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS（Mpa） |
工作壓力PN(Mpa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
J11W-16 J11W-16K |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油類 |
|
J11W-16P |
硝酸類腐蝕性介質 |
|||||
|
J11W-16R |
≤350 |
醋酸類腐蝕性介質 |
||||
|
J11W-16Ni |
堿液、鹽水、海水等 |
|||||
主要外形和連接尺寸：
|
公稱通徑 |
管螺紋 |
尺寸 |
|||||
|
L
|
D1
|
S
|
H
|
H1
|
D0
|
||
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 |
