絲扣閘閥
|
產品名稱
|

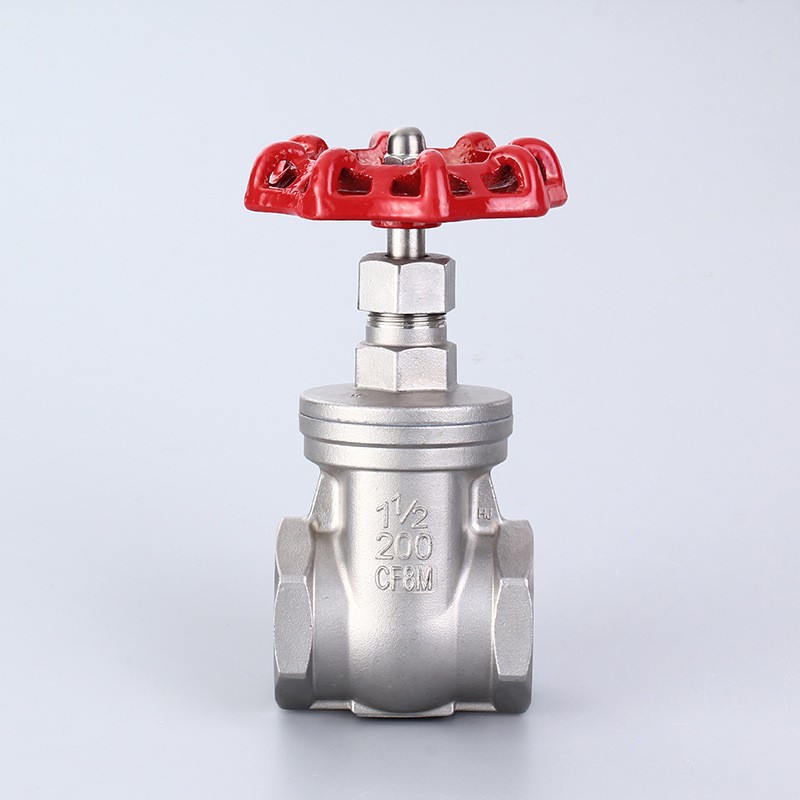

不銹鋼絲扣閘閥
|
|
產品型號
|
Z11W
|
|
公稱通徑
|
DN15-80
|
|
壓力范圍
|
1.6-2.5MPa
|
|
閥體材質
|
不銹鋼（304L/R、316L/R）
|
產品概述：
Z11H型不銹鋼絲扣閘閥適用溫度范圍： -20-232-350℃●公稱壓力： 2.5Mpa ●適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）●螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼 CF8M/CF8 |
|
2 |
閘板 |
不銹鋼 CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼 SS316/SS304 |
|
4 |
閥蓋 |
不銹鋼 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不銹鋼 SS304 |
|
7 |
閥桿架 |
不銹鋼 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不銹鋼 SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼 SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼 SS304 |
|
14 |
手輪螺母 |
不銹鋼 SS304 |
主要尺寸：
|
口經 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
