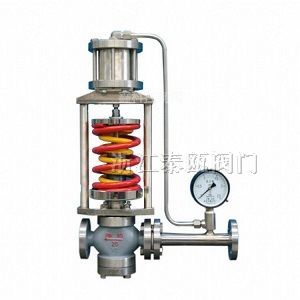

自力式減壓閥
一、產品概述
ZZYP自力式減壓閥,由閥體、閥座、閥芯部件等零部件組成,是一種無需外加能源而直接依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品,自力式減壓閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制??捎糜诜歉g性(最高溫度350攝氏度)液體、氣體和蒸汽等介質的壓力裝置。廣泛應用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
二、產品特點
1、自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測,執行機構測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏、控制精確。
三、主要技術參數
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
允許壓差 |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|||||||||
PN40 |
2.0 |
|||||||||||||
閥蓋形式 |
標準型-17~+300℃、高溫型+300℃~+450℃ |
|||||||||||||
壓蓋型式 |
螺栓壓緊式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||||
閥芯形式 |
單座、套筒型閥芯 |
|||||||||||||
流量特性 |
線性 |
四、主要零件材料
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
主要 |
閥體 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
閥芯、閥座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
彈簧 |
60Si2Mn |
|||
導向套 |
HPb59-1 |
五、主要連接尺寸
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
法蘭接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
法蘭端間距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
壓力調節范圍(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
A |
280 |
308 |
|||||||||||||
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
A |
230 |
||||||||||||||
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
A |
176 |
194 |
280 |
||||||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
A |
176 |
194 |
280 |
||||||||||||
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
|||||
A |
85 |
96 |
|||||||||||||
大約重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
導壓管接口螺紋 |
M16X1.5 |
