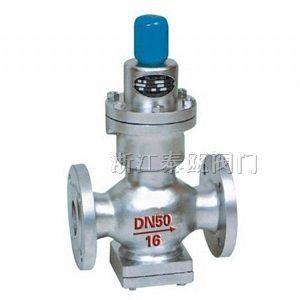

Y44H 波紋管減壓閥
一、產品概述
Y44H波紋管減壓閥閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。不同的形式有不同的具體工作原理。但總的原理還是：減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。但一般減壓閥都要求進出口壓差必須≥0.2Mpa。該閥門的減壓比必須在一定程度上高于系統值； 即使在最大或者最小流量時它也應該能夠?qū)φ饔没蛘叻醋饔每刂菩盘?hào)做出響應。這些閥門應該針對有用控制范圍選擇，即最大流量的20%到80%。正常為等比型或者具有等bi特性。這些類型的閥門本身具有比例控制所要求的極佳流量特性及流量范圍。
二、工作原理
波紋管減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。本類閥門在管道中一般應當水平安裝。波紋管減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
三、調壓步驟
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥
2、慢慢開啟減壓閥前的閘閥至全開；
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4、螺母鎖緊打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
四、產品用途
波紋管式減壓閥Y44H用于溫度在180℃以下的蒸汽、空氣及其無腐蝕性氣體的管路上，經過調節，使通過閥內的介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但波紋管減壓閥進口壓力與出口壓力之差必須大于或等于0.2MPa。
五、主要技術參數
|
公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
0.9 |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
||
|
最小壓差(Mpa) |
0.1 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
||
六、主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
波紋管上墊 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
導向座 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
七、主要連接尺寸
|
公稱壓力PN（MPa） |
公稱通徑MPa（MM） |
尺寸MM |
||
|
L |
H |
H1 |
||
|
1.0 1.6 |
20 |
140 |
87 |
293 |
|
25 |
160 |
87 |
293 |
|
|
32 |
180 |
92 |
293 |
|
|
40 |
200 |
100 |
303 |
|
|
50 |
230 |
106 |
308 |
|
|
65 |
260 |
123 |
310 |
|
|
80 |
310 |
140 |
380 |
|
|
100 |
350 |
150 |
400 |
|
