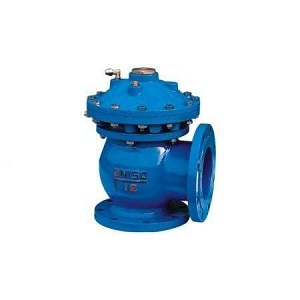

一、產品概述

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現排泥。該閥將隔膜代替活塞無運動摩擦，適用于泥漿等顆粒介質。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。



二、主要特點

1、采用全襯膠閥板，密封效果好，無泄漏。經久耐用，使用壽命長。

2、在雙室隔膜的膜片壓板裝1個節流裝置，承啟關閉、打開的作用。

3、采用雙室隔膜傳動機構，閥門開啟平穩快捷，比活塞式閥門具有以下優點：

 a. 無運動磨損，不會因雜質而產生漏水；

 b.對泥沙淤積不敏感；

 c.不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長；

4、驅動介質壓力水可直接采用自來水或本水池上部清水，（壓力≥0.05MPa）操作方便。

5、自動化程度高，可實現遠距離自動控制和集中控制。



三、主要技術參數

公稱壓力：0.6MPa-1.6MPa

公稱通徑：50～400mm

適用介質：水、污水

驅動介質：清水、氣

適用溫度：0～80℃

法蘭標準：GB／T l 7241 6 GB／T 911 3

試驗標準：GB／T l 3927 APl 598



四、零件材料

零件名稱	月體、月蓋	膜片壓板、閥盤	閥桿	膜片
材 料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不镕鋼	尼龍強化橡膠



五、主要連接尺寸

公稱通徑DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970
