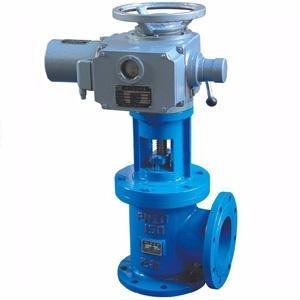

角式排泥閥適用于輕重工業及樓宇管道，可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。由閥體、支架和電動頭等三大部分組成，由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后密封性能好，無滲漏等優點。
　　排泥閥適用于水處理廠沉淀池,污泥池,用以排放水池內泥沙,污物及廢水.電動排泥閥采用雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感.潤滑、密封性能好，采用襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,排泥閥采用手動或電動集中控制,使用壽命較長。
　　排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。排泥閥產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。（排泥閥）采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
　　角式排泥閥采用雙室隔膜傳動機替代活塞式閥門，伍運動磨損，不會因雜質貳產生漏水，對泥沙淤積不敏感，不需要潤滑，無機械磨損產生。密封性能好，采用襯膠閥板，閥座采用斜度開口不易趁機泥沙雜質。驅動介質壓力低無需另設加壓泵或空壓機，采用手動換向閥或電磁四通換向閥集中控制，控制操作方便。經久耐用，使用壽命長。
　　1、角式排泥閥是由液壓缸組件和角式截止閥組成。這兩大組件的組成，其中又分為氣（液）壓缸、活塞、閥桿、閥瓣、上下支承座組成，當動力（氣體或液體）同活塞下部進入液壓缸迫使上行同閥桿帶動閥瓣上行打開閥瓣排除污物和沙泥，完成此動作后再將動力轉由活塞上部進入液壓缸，迫使活塞下行來關閉閥瓣，用這種強制關閉的閥瓣絕對不會產生漏水現象。
　　2、活塞上的密封件L型皮碗，其密封性能好，經久耐用，閥桿與支承座之間裝有O型圈完全防了此處漏水現象的產生。
　　3、閥瓣與閥體上的密封面為軟密封，開始關閉時，由于活塞上部的壓力使閥瓣緊緊的壓向閥體，絕對不會泄漏。
　　4、視水池的長短不同可每隔3-5米，安裝一臺此閥，并可實現過程自控，遙控也可以配上手動裝置，便于節省能源。
　　角式排泥閥作用用途：
　　1、供介質為液、氣的管路上作截流作用。
　　2、供各型凈化設備及池子外部或管道上作于排泥，排污用。
　　角式排泥閥技術參數：
　　壓力等級：1.0MPa  1.6MPa
　　電動頭電壓：220V、380V訂貨時注明。
　　閥體、支架材料：鑄鐵，球墨鑄鐵，WCB
　　閥桿材料：不銹鋼
　　閥板材料：球墨鑄鐵，熱合橡膠、WCB熱合橡膠
　　法蘭連接標準：GB/T 17241.6-98
　　試壓標準：GB/T 13927-92
　　注：高度H如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨。

品牌	浙江泰甌
壓力環境	常壓
公稱通徑	DN80-400mm
公稱壓力	1.0-1.6MPa
適用介質	泥渣
驅動方式	氣動
流動方向	單向
標準	國標
通道位置	直通式

　　注：角式排泥閥高度H如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨。

　　六.安裝結構圖：

　　J944X角式排泥閥又叫蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度般應小于50℃，其工作水深小于10米。J944X排泥閥的動力源主要有：手動、氣動、電動、液動；J944X排泥閥結構形式主要有：活塞、隔膜、角型。注意：J944X排泥閥應安裝在原管線的低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，安裝完畢后應及時關閉。

角式排泥閥零件材料

序號	名稱	材質
1	閥體	HT200、不銹鋼
2	閥蓋	HT200、不銹鋼
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59、不銹鋼
5	桿	鑄銅ZH59、不銹鋼
6	塞頭	丁睛橡膠NBR

角式排泥閥主要連接尺寸

DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25
