氣動排泥閥結構復雜，進出口與中間管道互相連通，工作壓力高達1.6-4.0MPa，工作時承受泥漿的沖刷腐蝕和磨損。因此，要求鑄件無任何氣孔、縮孔、砂眼和裂紋等缺陷。切削加工后要求做1.5倍的水壓試驗，經10min保壓后，不得有滲漏現象。

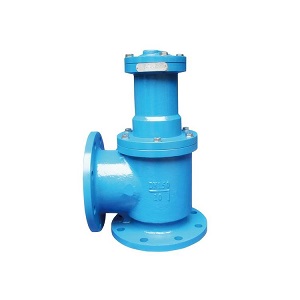

　　氣動排泥閥是種由氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，可靠。主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。
　　1、澆注位置的選擇
　　氣動排泥閥閥體的重點部位是管道部分及8個法蘭孔。由于它是耐壓件，不能采用芯撐來支撐芯子，為確保鑄件型腔中部芯的牢固穩定，選擇了底部座板朝上，4個法蘭孔朝下，4個法蘭孔為側的澆注位置。
　　2、造型方法的選擇
　　由于排泥閥鑄件的外形和內腔復雜，不可能采用整體實樣造型，因而選擇了無箱組芯造型方法。鑄型由18個型芯組成。在15個外皮芯中除形狀簡單的采用粘土石灰石干型砂外，其余外形復雜、干強度要求高的外皮型芯和芯子則采用冷硬呋喃樹脂砂。
　　3、澆注系統的設計
　　由于樹脂砂的發氣量大且迅速，因此必須快速澆注，抑制氣孔缺陷的產生。經計算我們選用了只有一個φ50mm孔的10t鋼水包進行澆注，鋼水的澆注速度為55kg/s。鑄件的澆注時間為16.4s。為使鋼水平穩地進入型腔，采用了三層階梯式澆注系統，所有澆口均由φ50mm耐火管組成，內澆口每層兩道，共三層，采用切向進入方式，以減緩對砂芯的沖擊。橫澆口每層一道共三層。各組元的斷面比為∑F斷：∑F橫：∑F內=1：2：2。
　　4、外冷鐵的設置
　　考慮到E、F兩處的熱節圈較大，及該兩處的要求很高這一特點，我們?cè)趦尚镜南鄳?yīng)部位連續纏繞一層8*鐵絲作外冷鐵。
　　5、芯盒的設計
　　為方便脫模，選用了大于粘土砂，小于水玻璃自硬砂的拔模斜度，并盡量使芯盒的工作表面光滑。注意了合理選材，防止芯盒變形或干裂，芯盒結構采用了可折卸、多活塊式結構。
　　氣動排泥閥特點：
　　排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟般只需3秒鐘；排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物；也可安裝在工作介質為水、氣、池等工業管道中作截流用；排泥閥驅動液可用清水或氣。
　　工作原理及性能：
　　氣動排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
　　排泥閥主要技術參數：
　　1、閥門公稱壓力：1.0Mpa
　　2、閥體密封壓力：1.1Mpa
　　3、液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
　　4、液壓缸工作介質：清水、氣、油
　　5、介質溫度：常溫
　　注：如有特殊要求（訂貨時注明）
　　JM744X、JM644X氣動快開排泥閥是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現排泥。該閥將隔膜代替活塞無運動摩擦，適用于泥漿等顆粒介質。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。
　　浙江泰甌閥門主要生產銷售氣動排泥閥和氣動快開排泥閥，備有大量庫存現貨以出廠價直銷！我們直秉持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。

　　氣動排泥閥主要零部件材料：

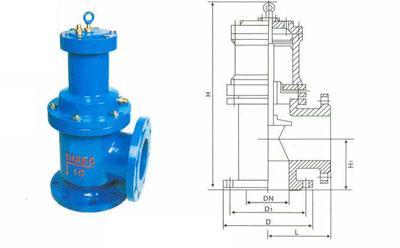

　　氣動排泥閥結構圖：

　　氣動排泥閥主要外形尺寸：
