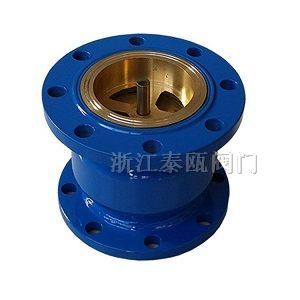

HC41X 節能消聲止回閥
一、產品概述
消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
二、工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用， 使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
三、產品特點
1、本閥閥瓣采用‘zi彈頭’外形設計，閥體采用腰鼓外形設計，改善介質流向，降低流阻系數
2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小，外形設計美觀，價格實惠。
3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生卡阻現象
4、骨架式橡膠密封圏直接鑲嵌在閥體上，避免了介質長時間對密封圏的直接沖刷，使用壽命明顯延長，堅固，耐用
5、閥瓣啟閉行程短，可以有效防止水錘產生
6、適用于各類給水系統，高層建筑，可安裝在水泵出口處，結構稍加改動，可以做為吸水底閥使用，但不合適污水管網
四、主要技術參數
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
水及弱腐蝕性流體 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
五、主要零件材料
|
型號 |
閥體 |
密封圈 |
彈簧 |
|
H41X-10 |
鑄鐵或不銹鋼 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
|
H41X-16 |
鑄鋼或不銹鋼 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
六、主要連接尺寸
|
公稱壓力 PN（mm） |
公稱通徑 DN（mm） |
尺寸 |
||||
|
L |
D |
K |
b |
z-φd |
||
|
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
|
1.6 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
|
600 |
510 |
840 |
770 |
48 |
20-36 |
|
