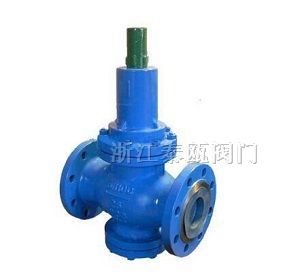

Y42F/X 活塞式減壓閥
一、產品概述
Y42X水用減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
二、工作原理
1、 通過啟閉件的節流,造成壓力損失迫使進口壓力在出口處降低某一個需要值,當流量和壓力變化時,利用本身介質能量來控制出口壓力基本不變的目的。
2、介質走向由上進下出,當調節出口壓力時,順時針旋轉調節螺栓迫使活塞向下移動,打開主閥,改變節流面積,造成壓力損失,實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡,當壓力和流量變化時,使主閥節流面積始終保持相應位置,由于本閥采用卸荷機構,減小了進口壓力面積,從而減小了閥門出口壓力偏差,大大提高了減壓閥的穩壓精度。
三、產品結構原理
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力高定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
四、主要技術參數
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
滲漏量 |
0 |
||
工作溫度 |
-20℃-80℃-160℃ -350℃ |
五、主要零件材料
零件名稱 |
零件材料 |
閥體閥蓋底蓋 |
WCB或不銹鋼 |
閥座閥盤 |
2Cr13或不銹鋼 |
缸套 |
2Cr13/銅合金或不銹鋼 |
活塞 |
合金鑄鐵或不銹鋼 |
導閥座導閥桿 |
2Cr13或不銹鋼 |
主閥彈簧 |
1Cr18Ni9Ti或不銹鋼 |
導閥主彈簧 |
50CrVA或不銹鋼 |
調節彈簧 |
60Si12Mn或不銹鋼 |
六、主要連接尺寸
公稱通徑DN |
外 形 尺 寸 |
||
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
20 |
160 |
265 |
98 |
25 |
180 |
265 |
110 |
32 |
200 |
265 |
110 |

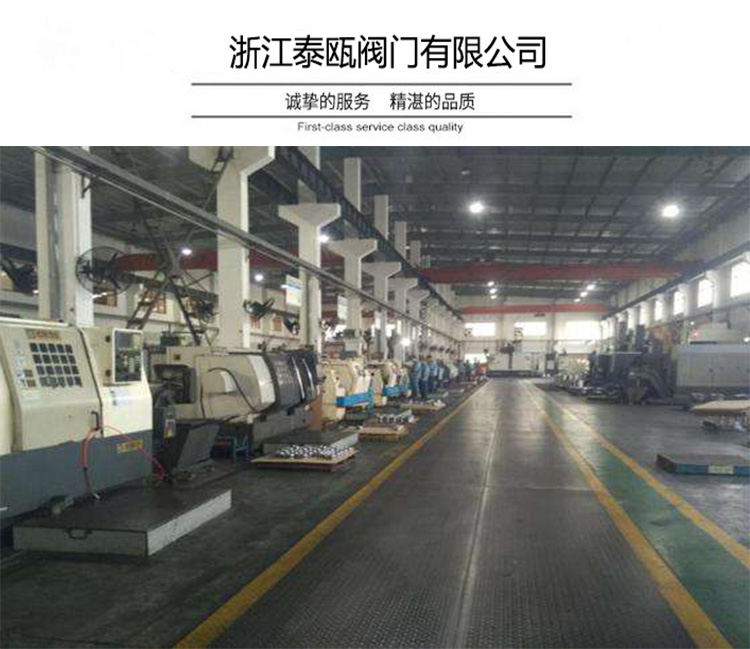

專業技術、專業制造、專業服務,浙江泰甌有限公司致力于滿足用戶的期望,不斷提升服務質量,精益求精,“真誠的服務”是泰甌永恒的主題。公司嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務。特此我公司做出如下承諾:
