絲扣止回閥
|
產品名稱
|
H11W,H12W,H14W不銹鋼絲扣止回閥
|
|
產品型號
|
H11W、H12W、H14W
|
|
公稱通徑
|
DN15-DN100mm
|
|
壓力范圍
|
1.6-32MPa
|
|
閥體材質
|
不銹鋼
|
H12W不銹鋼絲扣彈簧止回閥：
不銹鋼絲扣彈簧止回閥精度高、外觀美、造型小、帶有彈簧裝置、垂直或水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。
工作壓力：H12型為6-16Mpa H13型為4-32Mpa
工作介質：水、油、液體
使用溫度：≤420℃
材料：銅、不銹鋼304、不銹鋼316、不銹鋼316L
結構圖與主要尺寸：
本閥由1.閥體 3.閥瓣 4.彈簧 6.接頭等零件組成
|
公稱通徑 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |

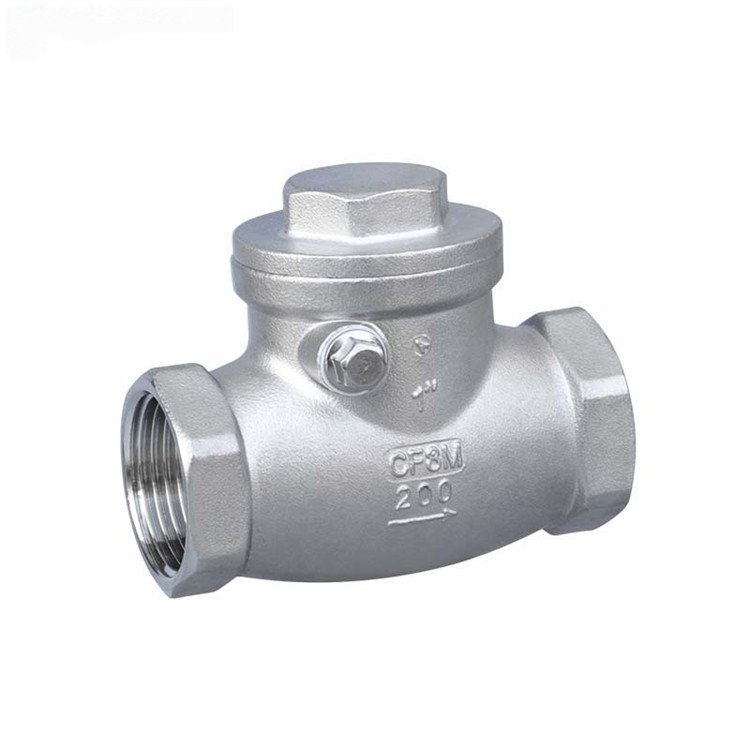

H14W不銹鋼絲扣旋啟式止回閥：
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
主要零件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
搖桿插銷 |
不銹鋼316/304 |
|
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
|
5 |
螺塞 |
不銹鋼316/304 |
|
6 |
螺塞墊片 |
聚四氟乙烯PTFE |
主要連接尺寸及重量：
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
H11W不銹鋼絲扣升降式止回閥的：
產品特點：本閥安裝在水平管路上，能自動阻止流體倒流。
技術參數：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度℃ |
適用介質 |
|
|
強度（水）MPa |
密封（水）MPa |
||||
|
H11T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
|
H11W-16 |
1.6 |
2.4 |
1.8 |
≤100 |
油 |
零部件材料：
|
零件名稱 |
材料 |
|
|
H11T-16 |
H11W-16 |
|
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
|
密封圈 |
鋼銅 |
灰鑄鐵 |
|
墊片 |
石棉板 |
石棉板 |
主要連接尺寸：
|
型號 |
公稱通徑 |
尺寸 |
重量 |
||||
|
L |
I |
H |
S |
S0 |
|||
|
H11T-16 |
15 |
90 |
13 |
55 |
30 |
27 |
0.6 |
|
20 |
100 |
16 |
57 |
36 |
30 |
0.8 |
|
|
25 |
120 |
18 |
63 |
46 |
32 |
1.3 |
|
|
32 |
140 |
18 |
73 |
55 |
36 |
1.8 |
|
|
40 |
170 |
22 |
83 |
92 |
42 |
2.8 |
|
|
50 |
200 |
24 |
90 |
75 |
42 |
3.8 |
|
